L'éclairage LED open source, du contrôle jusqu'à la lumière
pixfrog est un projet complet et ouvert : le firmware contrôleur Art-Net 4 / sACN sur ESP32-P4, le rack 1U, l'électronique qui conditionne le bus, les satellites de puissance en bout de ligne, et bientôt les barres LED.
Un rack complet, ouvert et documenté.

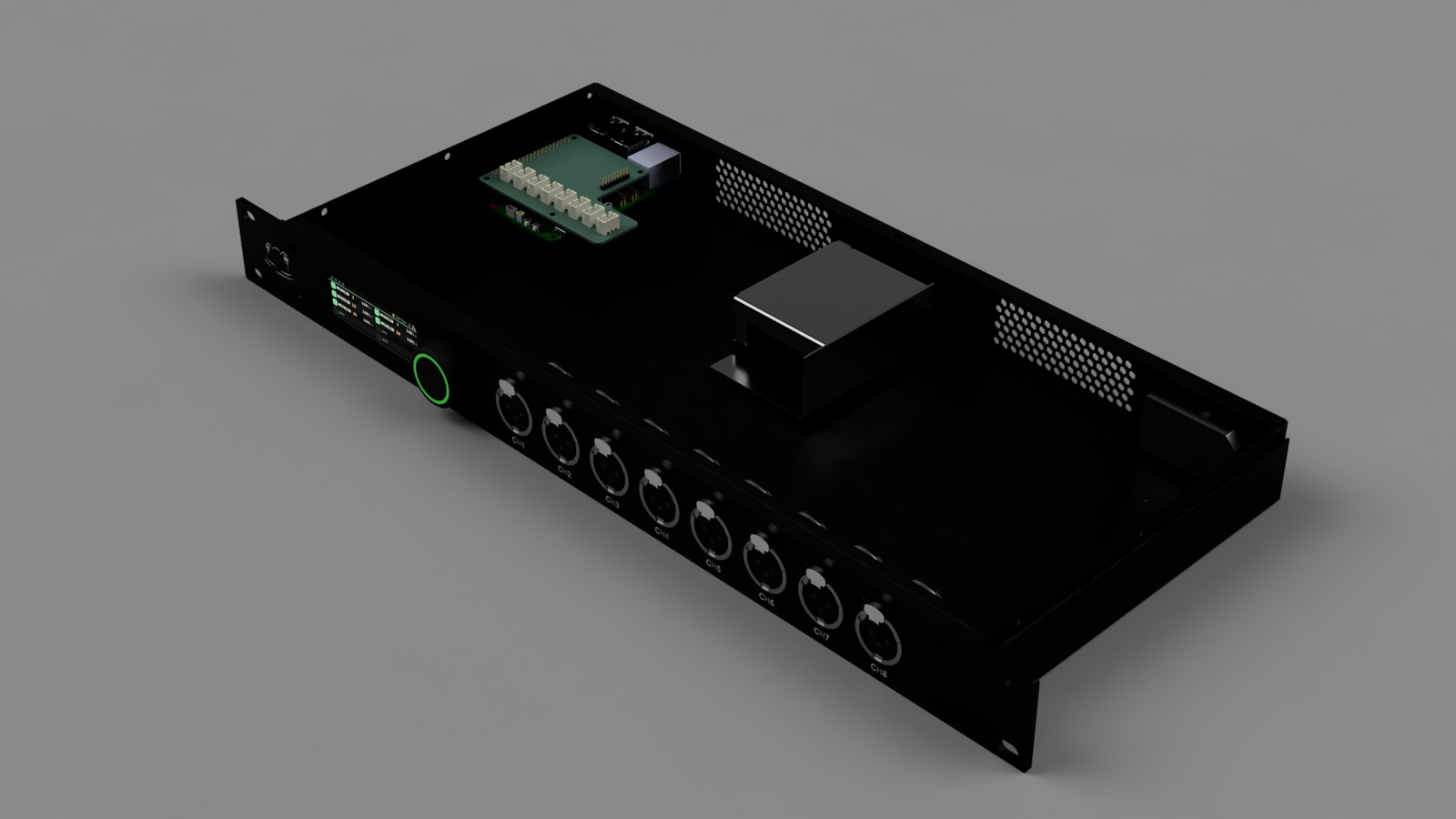

Carte fille sur bornier débrochable, alimentation séparée. Tout est remplaçable, tout est publié.

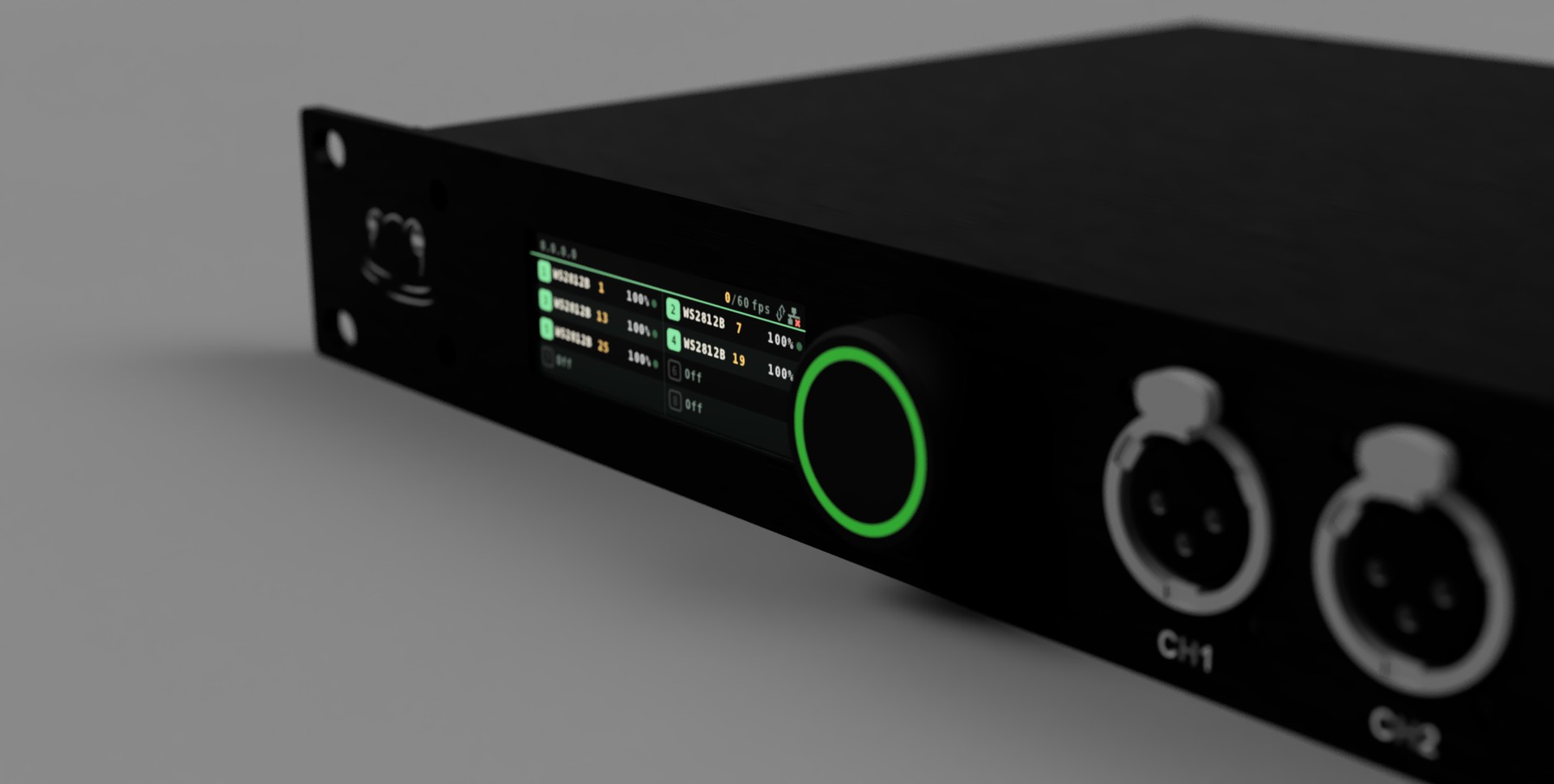

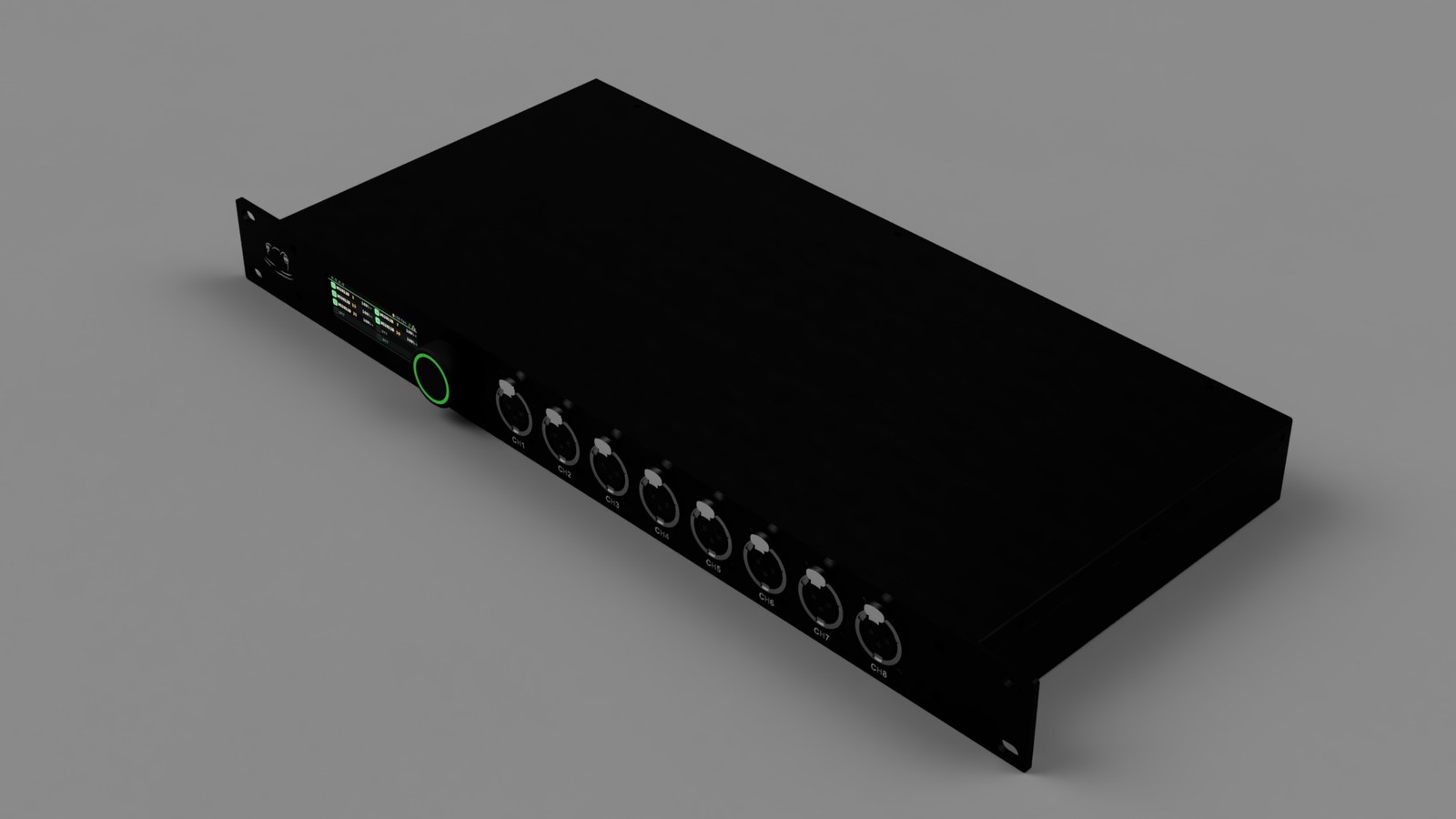

Sorties repérées CH1 à CH8, fixation rack standard, ventilation passive. Le patch se fait en façade, sans démontage.
La régie est dans la façade. Le détail est dans le navigateur.
L'écran embarqué affiche le réseau, les services et l'activité par canal d'un coup d'œil — protocole, univers, pixels, luminosité et un voyant de statut en direct par sortie.

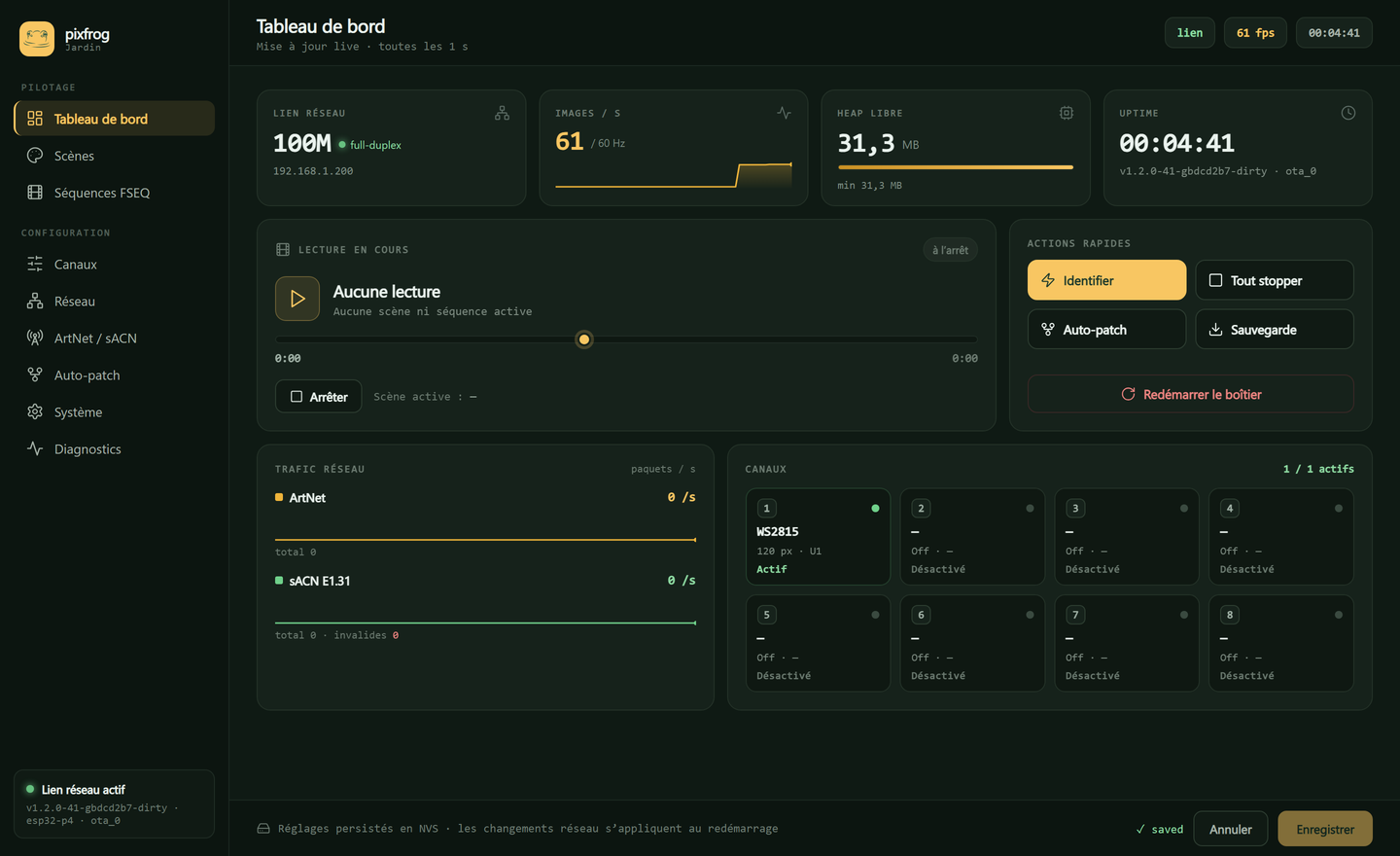

Lien, FPS, trafic Art-Net et sACN, scènes et séquences — servie par le boîtier lui-même.

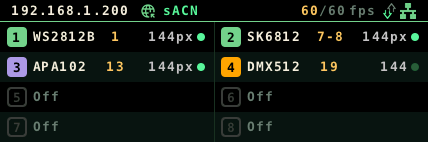

IP, protocole actif, FPS et les huit canaux d'un coup d'œil.

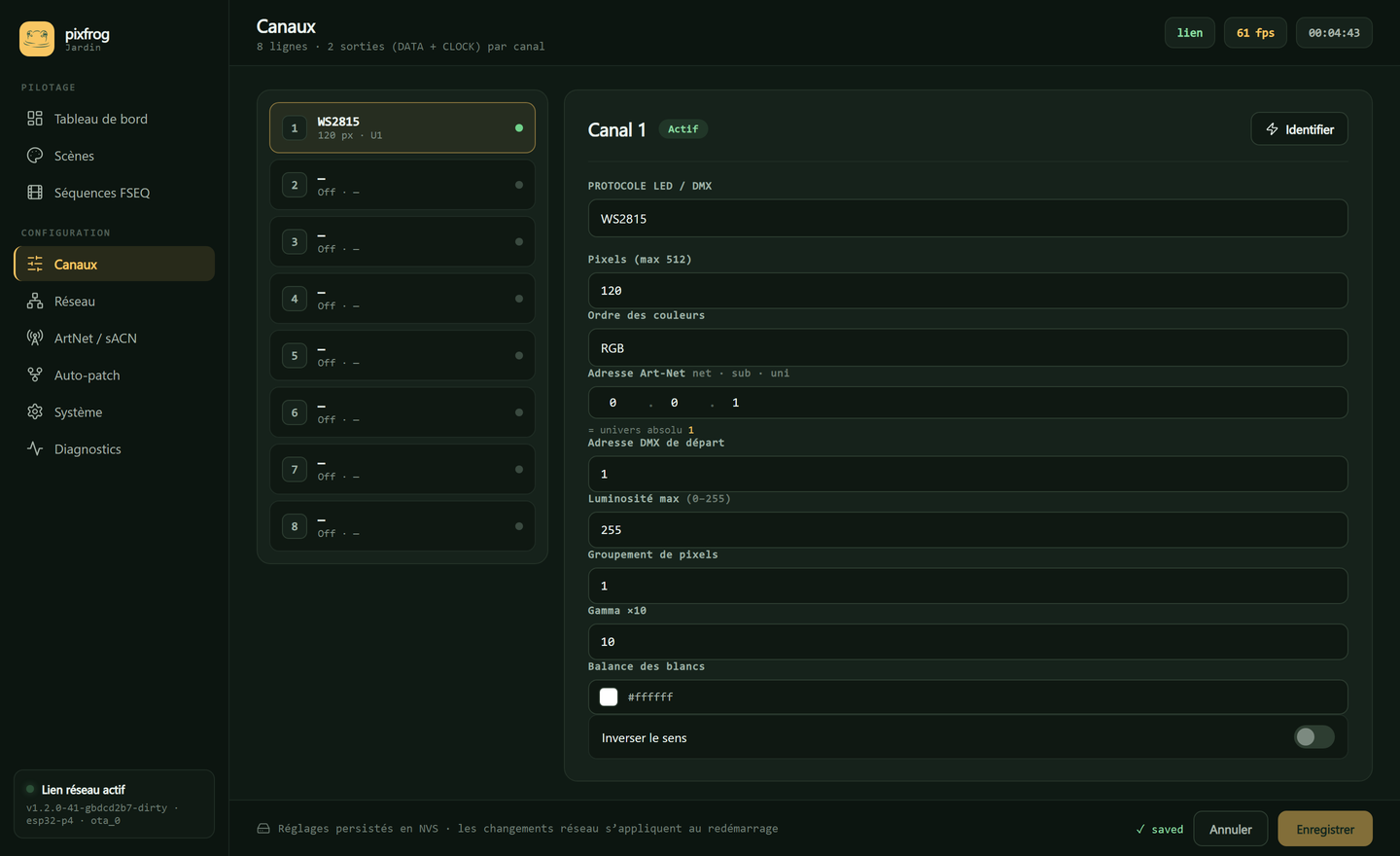

Chaque sortie, champ par champ, sauvegardée en NVS.
Natif ESP-IDF, taillé pour un timing déterministe.
9 protocoles pixels
WS2815, WS2812B, WS2811, SK6812, WS2814, APA102, SK9822, LPD8806 — avec ordre de couleurs, gamma et luminosité par canal.
Art-Net 4 + sACN
ArtDmx, Sync, Trigger, TimeCode et configuration à distance sur Ethernet ; sACN (E1.31) opt-in avec priorités et fusion HTP/LTP 2 sources — jusqu'à 48 univers.
Sortie DMA parallèle
Le périphérique PARLIO de l'ESP32-P4 cadence les 8 canaux en parallèle depuis des doubles tampons PSRAM via DMA pour un rafraîchissement stable et sans jitter.
Interface embarquée
Tableau de bord TFT couleur (ou OLED classique) piloté par un encodeur rotatif — FPS en direct, lien, activité par canal et configuration complète, sans ordinateur.
Interface web & OTA
Application web embarquée opt-in : configuration complète, état en direct, mises à jour OTA avec rollback A/B, sauvegarde/restauration JSON, téléchargement de coredump, authentification optionnelle.
Lecteur FSEQ
Lit les spectacles xLights/FPP .fseq depuis
microSD (zstd, hot-plug), autonome ou esclave de ArtTimeCode
et FPP MultiSync.
Scènes & failsafe
8 scènes autonomes (solide / chase / arc-en-ciel) jouables au démarrage, depuis la console ou n'importe quelle interface — plus un failsafe perte de signal par canal.
Config persistante
Chaque paramètre est stocké en NVS et survit aux redémarrages, avec un avertissement visible sur l'écran d'accueil si la flash est défaillante.
PSRAM octal
200 MHz de PSRAM octal contient les trames en double tampon pendant que la SRAM compatible DMA maintient la rapidité du chemin de sortie.
